電子萬能試驗機
產品介紹

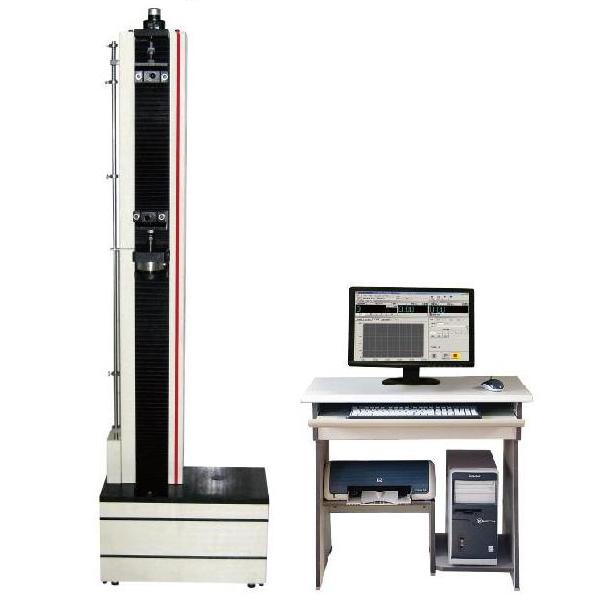

產品名稱： WDW系列微機控制電子萬能試驗機（單臂式）
規 格：產品規格
產品備注：
產品類別：電子萬能試驗機
主要用途
本電子萬能試驗機可對金屬、非金屬及復合材料進行力學性能測試和分析研究，廣泛應用于航天航空、石油化工、機械制造、塑料橡膠、陶瓷建材、金屬材料、建筑工程等行業，以及高等院校、科研機構、技術監督、質檢站所等部門。
可根據GB/ISO/ASTM/JIS/DIN等標準選配不同附具后可進行拉伸、壓縮、彎曲、剝離、剪切、撕裂、刺破、頂破，可檢測材料的屈服強度、抗拉（壓、彎）強度、延伸率、非比例強度、彈性模量等參數。
控制系統軟件采用基于WINDOWS操作系統作為平臺，具有運行速度快，界面溫和，操作簡單等特點，可滿足不同材料的試驗測量需要。如有特殊要求，軟件可定做，并可按用戶要求擴展軟件功能。
測量系統：
負荷測量：采用0.05%FS高穩定性、高精度輪輻式拉壓傳感器，配以高性能的測量放大系統，保證了試驗力的高分辨率。
試樣變形測量：通過大變形測量系統或電子引申計（小變形測量），采用24位A/D轉換單片機采集系統，經計算機控制數據處理，實現試樣的變形測量。
位移測量：采用2000P/R高精度光電編碼器與精密絲杠同軸轉動，通過數字電路實現衡量位移（即上下夾頭相對位移）的測量。
傳動控制系統
該機采用單臂式結構，由立柱、上橫梁、中橫梁、工作臺組成。調速系統安裝在工作臺下部，由調速精度高、范圍寬、性能穩定的伺服電機通過同步齒形帶減速系統帶動滾珠絲杠副旋轉，滾珠絲杠副驅動中橫梁，帶動拉伸附具（或壓縮、彎曲附具）上下移動，實現試樣的加荷和卸載。該結構具有高剛度、高效率、傳動穩定等優點。
試驗力控制系統
采用計算機結合先進的電子技術、實現標準化、單元化控制，具有加載平穩、測量準確、采集頻率高等特點。自動采集處理試驗數據，繪制多種曲線并打印試驗報告。
保護裝置
具有過載、過流、漏電等保護功能。
|
產品名稱
|
微機控制電子萬能試驗機
|
||||
|
產品型號
|
WDW-02
|
WDW-05
|
WDW-1
|
WDW-2
|
WDW-5
|
|
結構形式
|
單臂式結構
|
||||
|
最大試驗力（N）
|
200
|
500
|
1000
|
2000
|
5000
|
|
試驗力級別
|
1級
|
||||
|
試驗力測量范圍
|
2%--100%FS
|
||||
|
試驗力示值相對誤差
|
≤示值的±1%
|
||||
|
力分辨率
|
1/300000
|
||||
|
位移測量裝置
|
光電編碼器
|
||||
|
位移示值相對誤差
|
≤示值的±1%
|
||||
|
位移分辨率（mm）
|
0.01
|
||||
|
位移速率調節范圍（mm/min）
|
0.05-500無極調速
|
||||
|
安全保護裝置
|
機械限位保護和軟件過載保護
|
||||
|
有效拉伸空間（mm）
|
800
|
||||
|
拉伸夾具
|
根據材料選配
|
||||
|
主機外形尺寸（mm）
|
420×280×1580
|
||||
|
主機電源
|
0.3KW/AC220V±10%
|
||||
|
主機重量（KG）
|
150
|
||||
